vLLM-Ascend Profiler Analyzer

一个 DeepSeek Harness 插件（DSH plugin）：上传 vLLM-Ascend / 昇腾 NPU 的 profiling 产物，自动完成文件校验 → 流式解析 → 独立可视化页面（三大模块）→ 结构化性能优化建议 → Markdown/PDF 报告导出。

分析结论不是"看一眼就下的判断"：每一句结论都能追溯到具体指标、门限、产物字段与推算公式，并且区分 Prefill 与 Decode 两类负载。插件本身零运行时依赖（只用 Node 内置模块与浏览器原生 API，不打包任何第三方前端库）。

插件页面：http://127.0.0.1:<port>/vllm-ascend-profiler/

---

1. 它解决什么问题

昇腾上的 vLLM 推理变慢时，常见疑问是"到底是 Host 调度、NPU 计算、跨卡通信，还是 H2D/D2H 拷贝拖慢的？"。CANN 与 torch_npu 会导出大量产物（trace_view.json、kernel_details.csv、op_statistic.csv、step_trace_time.csv …），但这些产物本身有若干"坑"：

• trace_view.json 是裸 JSON 数组（不是 {"traceEvents": [...]}）、ts 是十进制字符串、导出中断时甚至缺少收尾括号；
• Host/Device 不是靠 pid == "Host" 区分的，而是靠 process_name 元数据（Python / CANN / Ascend Hardware）；
• CSV 表头在不同 CANN 版本之间漂移（Start Time(us) vs Task Start Time(us)、Type vs OP Type、Accelerator Core）；
• step_trace_time.csv 表头不声明单位，实际写的是毫秒；
• Prefill/Decode 阶段在产物里基本没有标签（唯一例外是 step_trace_time.csv 的 Stage 列）。

本插件把这些全部处理掉，并输出一份既能拿去开会、也能直接照着改配置的报告。这些结论不是猜的：解析器对目录结构、表头与命名约定的假设都记录在 docs/research/（每条带官方文档/源码引用）。

---

2. 安装

插件是零依赖的纯 ESM 包，只需要让 DSH profile 能解析到它。

方式 A：从 GitHub 安装（需要 pnpm）

dsh plugin --profile web add github:nutsDad/dsh-plugin-vllm-ascend-profiler

dsh plugin 会在 profile 目录执行 pnpm 安装，并因为本包声明了 dsh.bundle.patch 而自动把 dsh-plugin-vllm-ascend-profiler 追加进 dsh.profile.bundles。本包没有任何依赖、也没有 prepare/构建脚本，因此不需要 allowBuilds 放行。重启 profile 即可生效。

方式 A2：从本地目录安装（开发时）

dsh plugin --profile web add file:D:\path\to\dsh-plugin-vllm-ascend-profiler

方式 B：手工安装（没有 pnpm 时）

1. 在 profile 目录建立链接（Windows 用 junction，Unix 用 symlink）：

$profile = "$env:DSH_HOME\profiles\web"
New-Item -ItemType Junction `
  -Path "$profile\node_modules\dsh-plugin-vllm-ascend-profiler" `
  -Target "D:\path\to\dsh-plugin-vllm-ascend-profiler"

2. 编辑 $env:DSH_HOME\profiles\web\package.json（注意不要写成带 BOM 的 UTF-8，否则 DSH 读取清单会直接报 SyntaxError）：

{
  "dependencies": {
    "dsh-plugin-vllm-ascend-profiler": "file:D:/path/to/dsh-plugin-vllm-ascend-profiler"
  },
  "dsh": {
    "profile": {
      "bundles": ["@deepseek-ai/dsh-base", "@deepseek-ai/dsh-web-app", "dsh-plugin-vllm-ascend-profiler"],
      "patchReload": "live"
    }
  }
}

3. 重启 dsh --profile web。启动日志会出现：

vllm-ascend-profiler: 分析页面位于 /vllm-ascend-profiler/（trace 解析、可视化与报告导出）

方式 C：只验证一个独立 profile（不影响正在使用的 GUI）

$env:DSH_HOME = "D:\tmp\.dsh-test"
dsh --profile demo --from-default-profile web --port 3099 --no-open

卸载

从 dsh.profile.bundles 中删除本包名（并删掉依赖与链接）即可完全卸载；插件不写任何持久化文件、不注册任何后台任务。

---

3. 使用

3.1 打开页面

• 侧边栏底部新增入口 「Profiler 分析」（浏览器半注册在 sidebar.footer.action 插槽，点击在新标签页打开分析页面）；
• 或直接访问 http://127.0.0.1:<port>/vllm-ascend-profiler/。

3.2 导入产物

三种方式，任选：

方式	适用场景	说明
拖拽/多选上传	常规 CSV + 中小 trace	多个文件作为一个数据集依次上传，页面显示字节级上传进度
打包上传	*_ascend_pt 目录整体	支持 .zip / .tar.gz（内存内解压，成员大小与数量有上限）
按路径分析	GB 级 trace_view.json	服务端流式读取，不占上传带宽；默认限制在会话工作区内

3.3 解析进度

解析是异步任务：页面轮询任务状态并显示「校验 → 解析 → 汇总 → 分析」四段进度与明细日志。大 trace 不会卡死页面：事件按预算做等距采样（通信/拷贝/长耗时算子全量保留），采样情况在页面与报告中明确标注。

3.4 三大模块

页面是一个五步流程（导入产物 → 概览与定位 → 时序取证 → 占比归因 → 优化行动），顶部步骤条显示当前进度并可点击跳转。三个可视化模块共享同一个筛选状态：在泳道图里点选算子、在大类构成条里点选大类、在耗时分布图里点选方块，效果会同步到其它视图（对应条目高亮、其余淡出），筛选条件以可关闭的标签显示，Esc 一键清除。概览页的「查看方案」会把对应优化项直接带到第 5 步的第 ④ 环。

模块一 · Host / Device 算子执行泳道图

• 两组泳道：Host（CPU） 与 Device（昇腾 NPU），组内每个算子一行（默认按累计耗时降序，可切换调用次数 / 算子名 / 单次最长，行数可调 20/40/80/160）；
• X 轴为时间轴（自动按 µs/ms/s 选单位），每根算子条是一次调用：起点=开始时间，宽度=持续时长；
• 颜色区分通信 / 计算 / 数据拷贝 / 调度 / 其他五类，图例本身就是筛选器（点击即隐藏/显示该类），Host / Device 两组可单独隐藏；
• 交互：滚轮滚动行、Ctrl/⌘ + 滚轮以光标为中心缩放（缓动过渡）、Shift + 滚轮或拖拽平移、双击重置、Esc 清除筛选、悬停显示算子卡片（算子名、开始时间、耗时、调用次数、累计/均值/p95、输入输出 shape、OP/Task Type、调用栈、rank/stream）、点击算子条筛选该算子并自动滚动到该行；
• ▶ 播放：时间游标按所选速度（1×/4×/12×）扫过整个窗口，游标扫到的算子条高亮 —— 用来直接回答"设备空闲时主机在做什么"；
• 视图抽样会明确显示「本行显示 N/M 个算子条」，累计耗时统计不受视图抽样影响。

模块二 · 耗时占比归因（两张图说完全部占比）

• 大类构成条：一条 100% 构成条按算子大类切分，段内直接标注占比，口径可切「设备侧 / 全部 / Host 侧」；点段或点图例即按该大类聚焦泳道图；
• 算子耗时分布图（treemap）：每个方块是一个算子，面积 = 耗时占比、颜色 = 大类，方块的排布同时表达"谁最大"（排序）与"属于哪一类"（层级）；点方块即筛选该算子；
• 维度切换：累计总耗时（找"次数多、总量大"的算子）↔ 单次执行耗时（找"单次就很慢"的算子）；方块数可调 12/20/30；
• 需要精确数字时展开「数据表」：调用次数、累计、均值、p95、占比与总计来源（trace 聚合 / CANN 统计表）及 cross-check 偏差。

模块三 · 优化行动（推理链即流程，图上只留数字）

第 5 步把固定的五步推理链做成 ①→⑤ 的流程节点 + 一块图：每个节点只带一个关键数字（瓶颈类型与分数、门限通过项数、机理条数、行动优先级分布、保守收益），点节点切换下方那一块图，文字全部收进「依据」折叠项。

1. 瓶颈定位：四类候选（Host 调度 / NPU 计算 / 跨卡通信 / 数据拷贝）分别打分 0–100，柱状对比「全量窗口 / Prefill / Decode」三组判定；
2. 量化证据：每个指标的实测值与其门限画成对比条——达门限=绿、未达门限=红、虚线=门限位置，点击任一指标可回到第 3 步按时序筛选同类算子；
3. 根因推断：每条机理压缩成「触发数据 → 作用机理 → 影响」三段式链条，机理原文与现场确认方法在「依据」里；
4. 优化行动：按 高/中/低 排序，每条一眼看到收益区间条（竖线=估算值，浅色=经验区间）与置信度，动作、验证方法、风险、关联根因在「依据 / 动作 / 验证」折叠项内；
5. 预期收益：逐项收益条 + 保守/乐观合计，明确标注哪些是本数据集推算、哪些是经验区间，并说明多项优化的收益不可简单相加。

3.5 动效与可访问性

动效都用来说清"数据是怎么来的"，而不是装饰：载入时 KPI 数字滚动、进度条按阶段推进、泳道图从左到右扫出算子条、treemap 方块按名次依次淡入、收益条从 0 生长、进度条与评分条从 0 增长、面板切换淡入。

• 顶栏 「动效」开关（默认开，选择记在 localStorage）可一键关闭全部动画；
• 操作系统级 prefers-reduced-motion: reduce 同样会被尊重；
• 所有交互都有非动画的等价反馈（文字状态、aria-pressed、筛选标签）；
• 键盘：Esc 清除筛选 / 关闭弹窗，流程节点是 role="tab" 的可聚焦按钮（Enter 切换），treemap 方块与大类段可 Tab 聚焦并用 Enter 选中。

3.5 阶段口径（Prefill / Decode）

页面「阶段口径」可切换 自动推断 / 仅 Prefill / 仅 Decode 并重新分析。由于昇腾产物默认没有阶段标签，推荐做法是：

• 分别采集 prefill-only 与 decode-only 两个窗口（/start_profile → 只发长 prompt → /stop_profile，再单独采 decode），然后在页面上直接指定阶段；
• 若无法分开采集，插件会按步长分布推断（log 空间双峰），并在报告中标注置信度与推断依据；step_trace_time.csv 的 Stage 列优先级最高。

3.6 导出报告

• Markdown：完整报告（含 ①–⑤ 全链路、门限比对明细、TopN 表、阶段指标、口径与告警）。若已导出过 PDF，图表快照会作为内嵌图片一并写入，文件自包含、可直接分发；
• PDF：页面先捕获泳道图（完整采集窗口）、大类构成条与耗时分布图快照提交给服务端，然后打开打印优化版 HTML 并自动弹出打印对话框，选择"另存为 PDF"即可。不引入任何 PDF 库，保留矢量文字与可选中文本。

导出时若图表捕获失败（例如浏览器限制 canvas 导出），报告仍会正常生成，只在图表章节说明原因。

3.7 内置说明文档

页面顶部「说明文档」按钮，包含：指标定义与计算公式、口径注意事项、每个 profiling 产物（含字段表头）的用途与陷阱、快速开始与性能提示。同样的内容以 Markdown 形式保存在 docs/metrics-and-fields.md。

3.9 界面预览

截图由 tools/capture-page.mjs 通过 DevTools 协议驱动无头浏览器生成（等三模块真正渲染、动画结束后再截图）。数据为 test/fixtures/host-schedule-bound 场景：35,713 个事件 / 21 个算子 / 20 个推理步，主导瓶颈 = Host 调度 97 分。

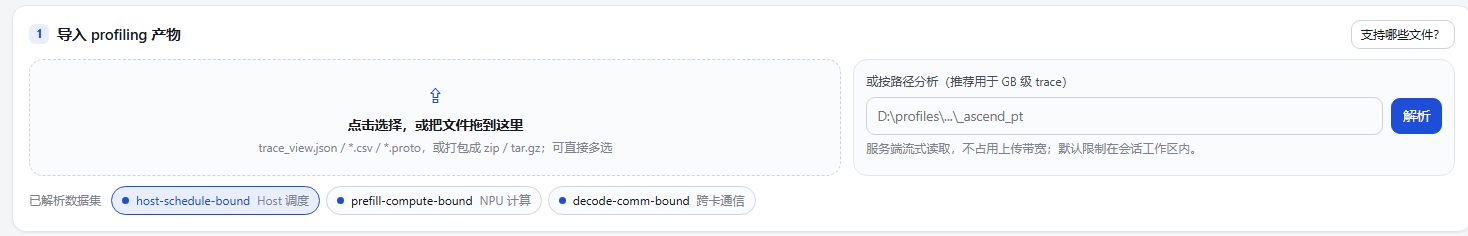

第 1 步 · 导入产物（拖拽上传 / 按路径分析 / 分阶段进度）

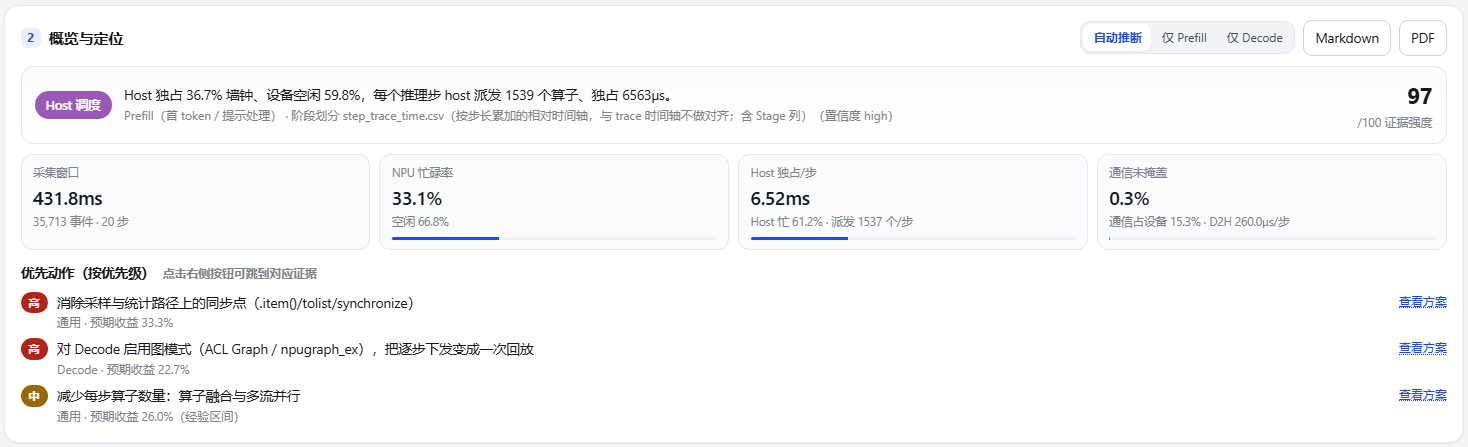

第 2 步 · 概览与定位：结论先行 —— 瓶颈横幅 + 四个关键指标 + 三条优先动作（带"查看方案"跳转）

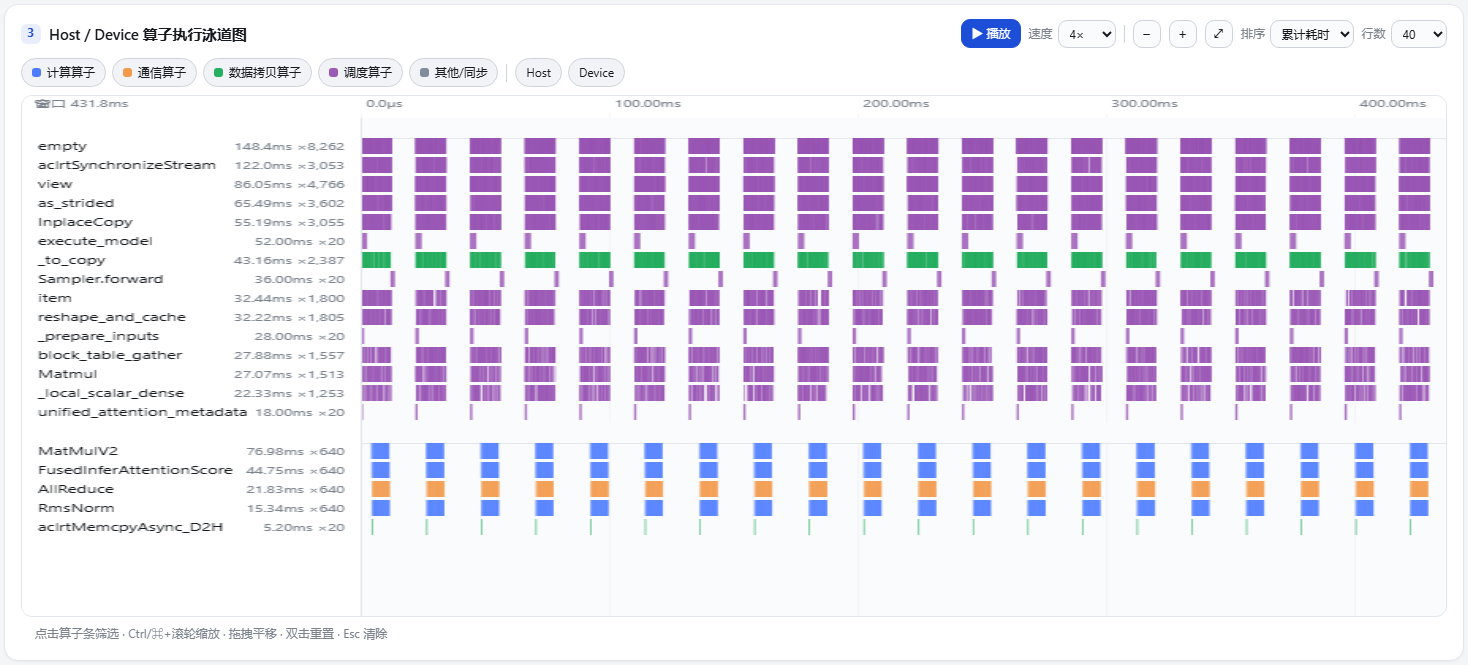

第 3 步 · 时序取证：Host 组（紫=调度、绿=拷贝）与 Device 组（蓝=计算、橙=通信），图例即筛选器，工具栏含播放/缩放/排序/行数

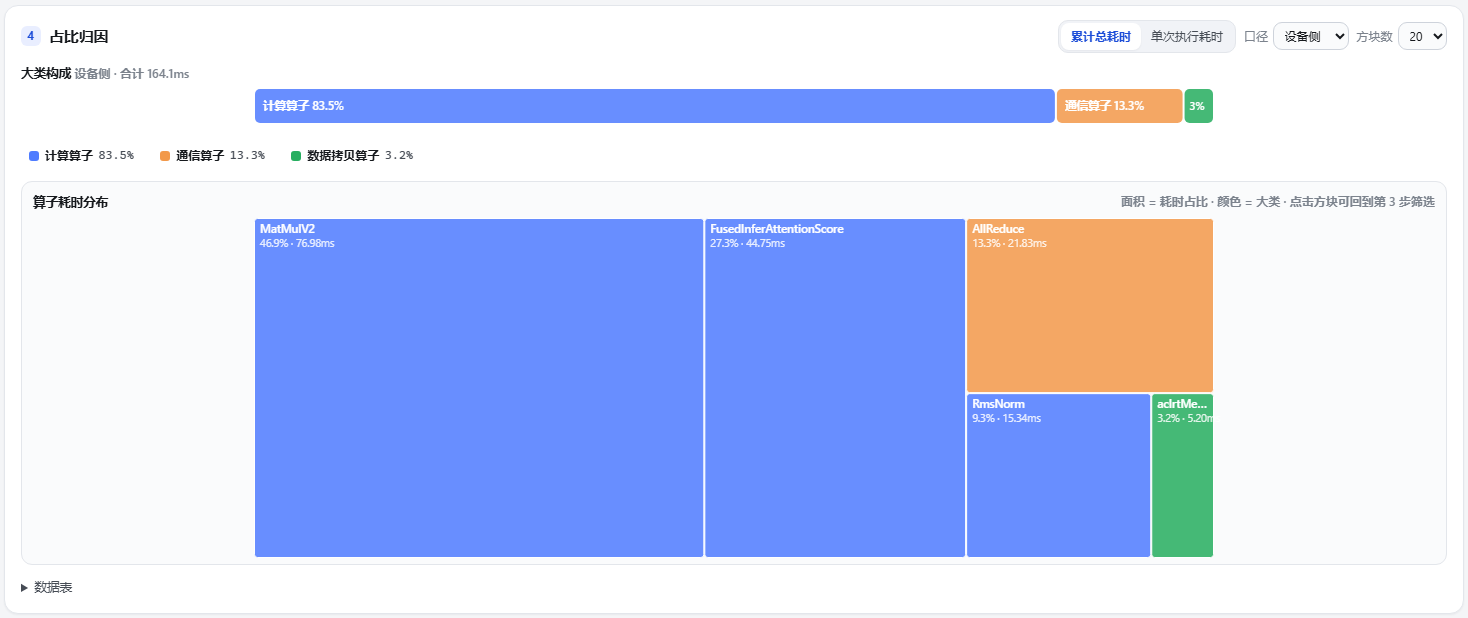

第 4 步 · 占比归因：大类构成条（按大类切开 100%）+ 算子耗时分布图（面积 = 占比、颜色 = 大类）

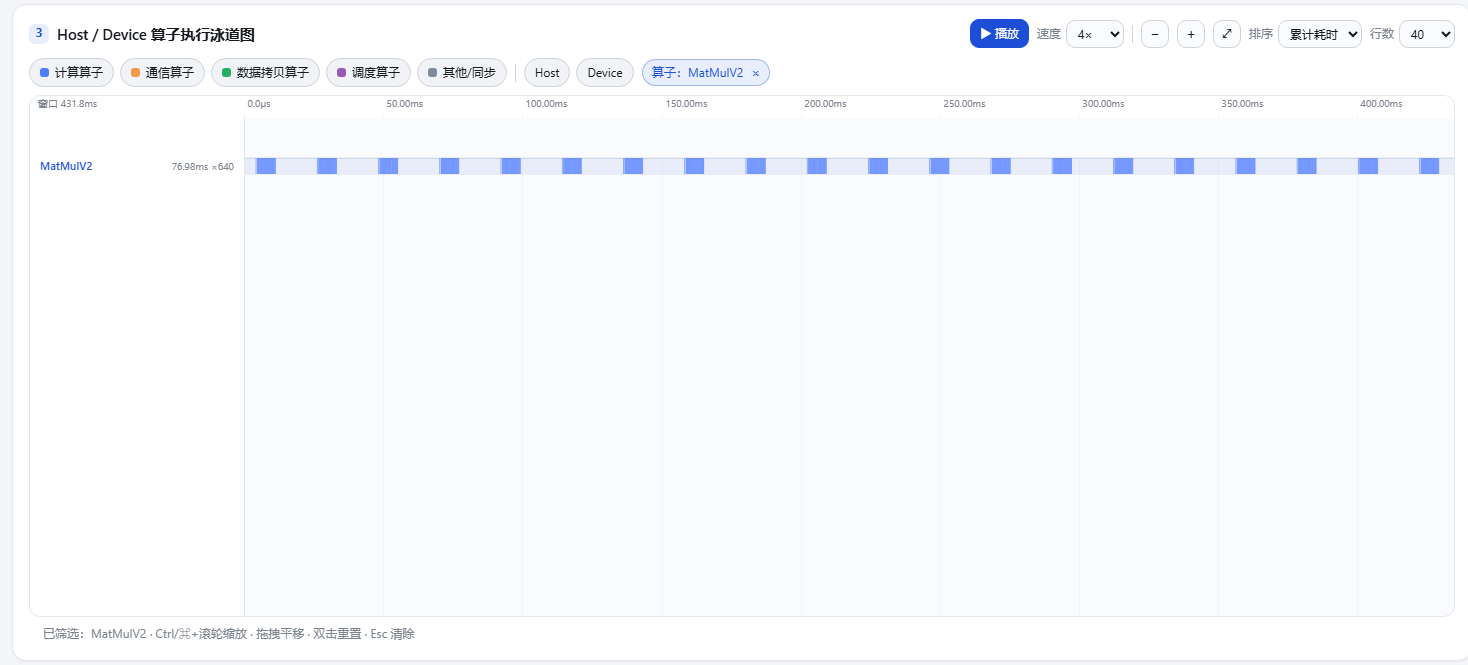

跨模块联动：点击第 4 步耗时分布图里的 MatMulV2 方块，第 3 步立即筛选到该算子并显示可关闭的筛选标签

第 5 步 · 优化行动：①→⑤ 流程节点只带一个数字，点节点切换下方图块

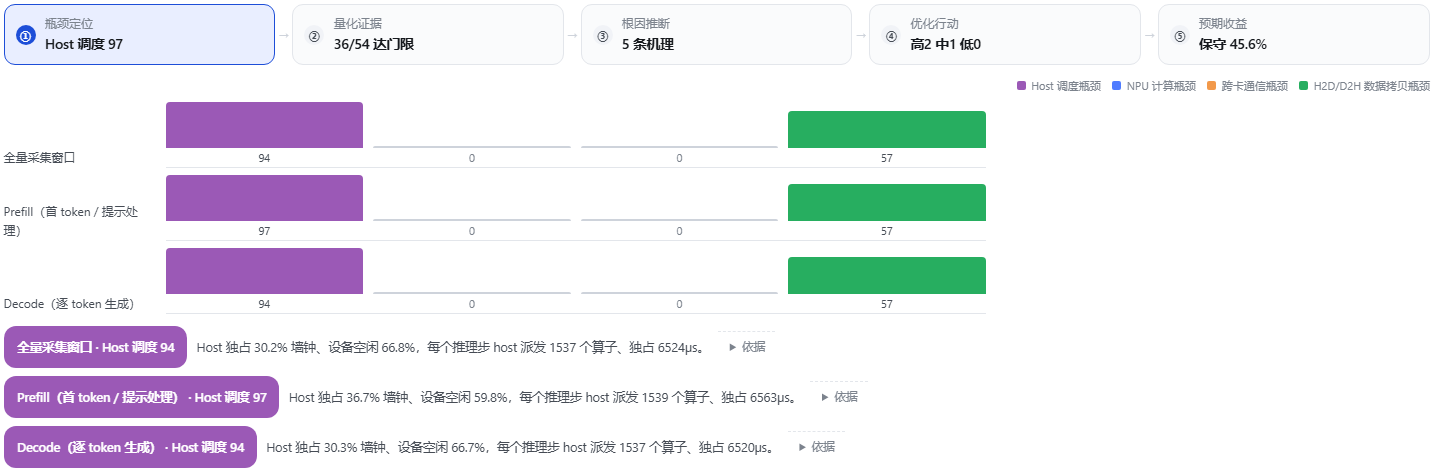

① 瓶颈定位：四类候选 × 全量 / Prefill / Decode 打分对比（未达门限的候选显示为 0）

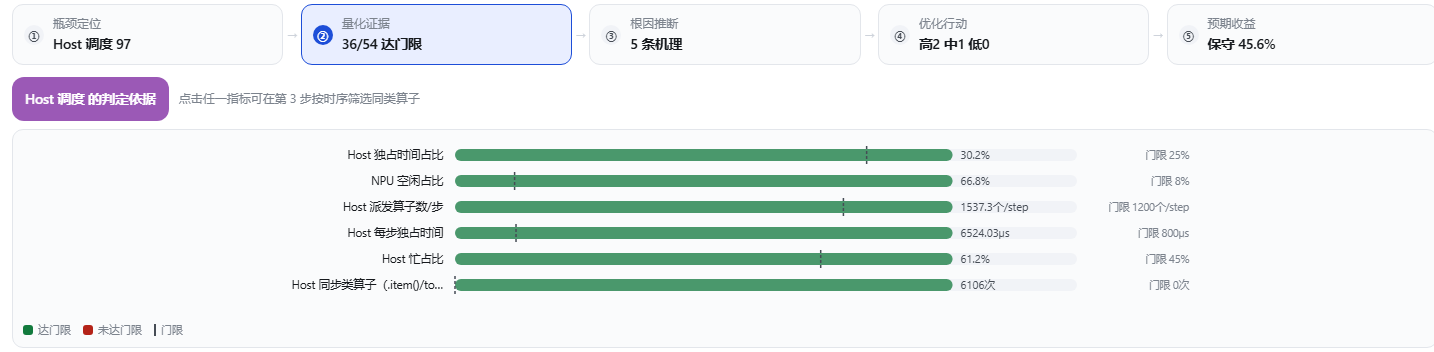

② 量化证据：实测值 vs 门限（绿=达门限、红=未达门限、虚线=门限位置）

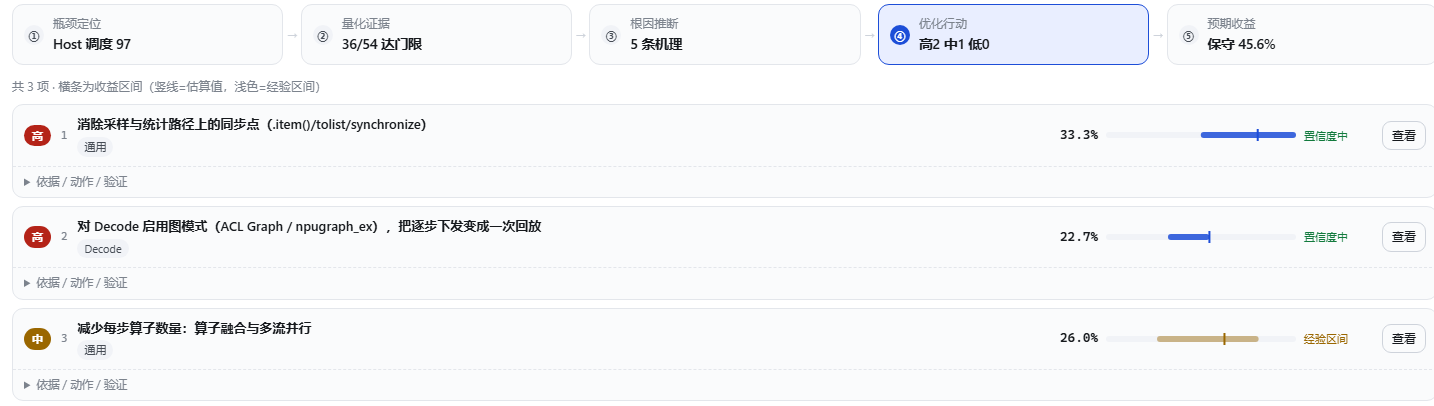

④ 优化行动：每条一眼看到收益区间与置信度，依据 / 动作 / 验证 / 风险收进折叠项

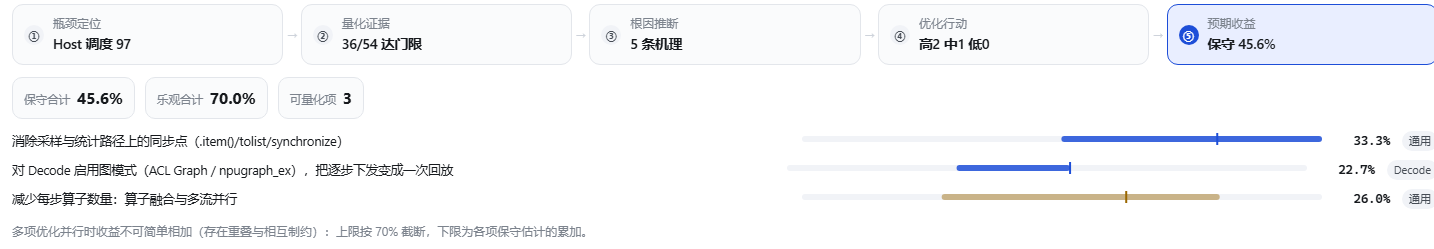

⑤ 预期收益：逐项收益条 + 保守 / 乐观合计

完整页面长图见 09-full.png，深色主题见 11-dark-share.png。重新生成：

# 1) 启动一个带插件的临时实例（见 §2 方式 C），并让它持有若干数据集
# 2) 启动带调试端口的无头浏览器
msedge --headless=new --disable-gpu --user-data-dir=D:\tmp\edge --remote-debugging-port=9222 about:blank
# 3) 抓图（等待渲染与动画结束 → 逐区域截图 → 逐步骤截图 → 演示一次联动筛选）
node tools/capture-page.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ --out docs/screenshots --port 9222

---

4. 插件结构（符合 DSH 插件规范）

dsh-plugin-vllm-ascend-profiler/
├── package.json                 # 插件声明：main（host 半）+ exports["./client"]（browser 半）
│                                #   dsh.bundle.patch → cordis.patch.yml
│                                #   dsh.client { platform: "web" } → 被 dsh-client-modules 发现
├── cordis.patch.yml             # bundle patch：插入 id=vllm-ascend-profiler 的宿主行（含 config）
├── lib/
│   ├── index.js                 # 【宿主插件】路由注册、上传/任务/数据集、报告导出、索引注入
│   ├── client.js                # 【浏览器插件】手写 DSH client module，注册侧边栏入口
│   ├── http.js                  # 有界请求体读取、JSON/静态文件响应、限流日志
│   ├── store.js                 # 任务与数据集的内存存储（TTL + 容量上限）
│   ├── view.js                  # 视图模型投影（事件预算、行预算、契约稳定）
│   ├── docs.js                  # 指标口径 / 产物字段 / 使用说明内容
│   ├── parse/                   # ── 文件解析层
│   │   ├── sniff.js             # 产物识别与校验（证据权重、明确报错）
│   │   ├── archive.js           # zip / tar / gzip 内存解压（有界）
│   │   ├── jsonstream.js        # 流式 JSON 扫描器（裸数组、截断容忍、逐元素回调）
│   │   ├── trace.js             # Chrome trace 解析（Host/Device、B/E/M 事件、单位推断、采样）
│   │   ├── ascendcsv.js         # CANN/torch_npu CSV 解析（表头别名、单位、利用率列）
│   │   ├── csv.js               # CSV 词法（引号、BOM、分隔符、编码回退）
│   │   ├── protobuf.js          # proto/binary 通用 wire 解码 + 字段映射 + 启发式识别
│   │   └── index.js             # 解析编排、目录遍历、进度上报
│   ├── model/                   # ── 数据预处理层
│   │   ├── classify.js          # 算子分类（计算/通信/拷贝/调度）+ 名称归一
│   │   ├── dataset.js           # 数据集构建（泳道、聚合、重叠、空闲、利用率、排名）
│   │   ├── phase.js             # 步骤提取 + Prefill/Decode 归属（含置信度）
│   │   └── stats.js             # 区间并集/重叠、分位数、双峰切分
│   ├── analysis/                # ── 性能分析推理层
│   │   ├── index.js             # 五步链路编排（含阶段作用域与去重）
│   │   ├── bottleneck.js        # ① 定位 + ② 证据（门限打分）
│   │   ├── rootcause.js         # ③ 根因假设（vLLM-Ascend 机理库）
│   │   ├── recommend.js         # ④ 方案 + ⑤ 预期收益
│   │   └── thresholds.js        # 全部门限常量 + 取值依据
│   └── report/
│       ├── markdown.js          # Markdown 报告
│       └── print.js             # 打印/PDF 版 HTML
├── web/                         # 独立可视化页面（原生 Canvas/SVG，无第三方前端依赖）
│   ├── index.html               # 三大模块 + 导入区 + 说明文档
│   ├── styles.css               # 明暗主题（prefers-color-scheme）
│   ├── util.js  api.js          # 工具与 API 客户端（XHR 上传进度）
│   ├── gantt.js                 # 模块一：Canvas 泳道时序图
│   ├── diagram.js               # 图形基元：treemap / 构成条 / 门限对比 / 收益区间 / 推理链 / 根因链
│   ├── charts.js                # 模块二：占比与排行投影 + 数据表 + PNG 导出
│   ├── advice-view.js           # 模块三：①→⑤ 流程 + 单面板图块
│   ├── docs-view.js             # 说明文档渲染
│   └── app.js                   # 页面控制器
├── docs/
│   ├── metrics-and-fields.md    # 指标含义 + profiling 字段说明
│   ├── analysis-logic.md        # 分析推理链、门限表、收益推算公式
│   ├── research/                # 产物格式调研（带官方文档/源码引用）
│   └── screenshots/             # 界面截图
├── tools/capture-page.mjs       # 开发工具：DevTools 协议驱动无头浏览器抓图
└── test/                        # 86 个用例 + 场景夹具生成器 + 真实 trace 夹具

数据流

上传/路径 → 解压展开 → sniff 识别校验（不合格直接明确报错）
        → trace/CSV/proto 解析（流式 + 采样，进度上报）
        → buildDataset（分类、归一、泳道、聚合、阶段、重叠、空闲、利用率）
        → analyzeDataset（① 定位 ② 证据 ③ 根因 ④ 方案 ⑤ 收益）
        → buildViewModel（事件/行预算投影）→ 页面三模块
        → 报告导出（Markdown / 打印 HTML）

插件声明要点

• 宿主行：cordis.patch.yml 插入 id: vllm-ascend-profiler，inject: ['webServer'] 后注册一个前缀路由 /vllm-ascend-profiler，其下再分发页面、静态资源与 API；
• 浏览器半：package.json 的 dsh.client + exports["./client"]，被 @deepseek-ai/dsh-client-modules 扫描进 window.__DSH_BOOT__，通过 /plugins/<id>/client.js 提供；宿主半还会向 shell 注入 __VLLM_ASCEND_PROFILER__ 全局，因此浏览器半无需重复配置路由前缀；
• 降级安全：浏览器半只注册一个 UI 入口，且对 ctx.slots 缺失/异常做了保护——即使未来 shell 移除该插槽，也只会打印一条告警，不会导致浏览器启动失败；
• 可配置项（见 cordis.patch.yml 注释）：路由前缀、上传/内存上限、事件与行预算、数据集容量与 TTL、是否允许按路径分析、是否允许工作区外路径、峰值算力（把 FLOPs 换算成算力利用率）、proto 字段号映射（protoFieldMap）、多 rank 对齐方式、TopN、门限覆盖。

---

5. 支持的产物

产物	产出方	用途
trace_view.json	torch_npu Ascend PyTorch Profiler	泳道图与事件级聚合（Host + Device）
kernel_details.csv	torch_npu	设备侧 kernel 明细 + AI Core 流水指标（mac/mte*_ratio）
operator_details.csv	torch_npu	Host/Device 双侧算子耗时（Self/Total）
op_statistic.csv	torch_npu / msprof-analyze	算子聚合统计（交叉校验）
op_summary*.csv	msprof / MindStudio	算子实例明细（Task Type / Accelerator Core / Block Num）
step_trace_time.csv	torch_npu	逐步 Computing/Communication/Free 分解 + Stage 阶段列
api_statistic.csv	torch_npu / msprof-analyze	Host API 统计（计入 Host 调度开销）
communication.json / communication_matrix.json	msprof-analyze	集合通信统计与矩阵
profiler_info_{Rank}.json	torch_npu	采集元数据（设备、rank、并行、版本）
*.proto / *.bin	CANN	通用 wire 解码 + 启发式事件提取（置信度低，可用 protoFieldMap 精确映射）；未分帧的连续记录只提取首个可识别记录并明确告警
analysis.db / msprof_*.db	torch_npu / msprof	不直接解析，提示用 msprof-analyze 导出 CSV
.zip / .tar.gz	用户打包	内存内展开，成员大小与数量有上限

不兼容文件会给出明确报错（而不是空白图表），例如：

文件证据不足以判定为 vLLM-Ascend profiling 产物（累计证据权重 2 < 4）。
期望的产物包括：torch_npu 的 trace_view.json、kernel_details.csv、operator_details.csv、op_statistic.csv，
或 msprof 的 op_summary.csv / step_trace_time.csv，或上述文件所在的 *_ascend_pt 目录。

---

6. 测试与验证

node test/make-fixture.mjs      # 生成三个场景夹具（decode 通信受限 / prefill 计算受限 / Host 调度受限）
node test/all.test.mjs          # 运行全部用例（单进程，避免沙箱下的进程派生限制）
# 或分文件运行：
node test/parse-primitives.test.mjs   # CSV 词法 + 流式 JSON 扫描器 + 分类优先级
node test/protobuf.test.mjs           # proto wire 解码、字段映射、启发式识别与降级
node test/pipeline.test.mjs           # 真实 Ascend trace 片段（裸数组 + 十进制字符串 ts + 截断文件）
node test/analysis.test.mjs           # 三种瓶颈场景的定位/根因/方案/收益 + 报告渲染
node test/http.test.mjs               # 宿主 API 全流程（上传、路径、进度、导出、校验失败、越权、图表快照）
node test/web-dom.test.mjs            # 前端三模块真实渲染 + 控制器 init + CSS/ID 一致性
node test/client-bundle.test.mjs      # 浏览器插件包的加载、注册与降级

当前状态：88 个用例全部通过（CI 在 Node 22 与 24 上跑同一套，见 .github/workflows/test.yml）。

值得说明的验证强度：

• 测试夹具包含一份真实 Ascend trace 的截断前缀（来自 Ascend/mstt，见 test/fixtures/README.md），而不是全靠自造数据；
• 三个场景夹具分别对应三类瓶颈，测试断言"定位结论必须正确"（通信/计算/Host 各自成为主导瓶颈），而不是只断言"没报错"；
• 前端有一个自建的最小 DOM 环境，能真正跑 init() 与三个渲染器——这套测试在开发中抓到了"控制器缓存了不存在的元素 id 导致整页不渲染""中文类名导致建议卡片退化成未知元素"这类只有真实渲染才会暴露的问题；
• 端到端验证做过真实 DSH 启动：独立 profile 装载插件后，页面/静态资源/健康检查全部 200，浏览器半被 client-modules 收进 __DSH_BOOT__ 并从 /plugins/??<id>/client.js 成功加载，宿主注入的 __VLLM_ASCEND_PROFILER__ 出现在 shell 索引中；POST /api/jobs（按路径）解析 35,713 事件 → 报告导出 Markdown 43KB + 打印版 52KB（含图表快照）。

数据溯源审计（三块图到底是不是从上传的产物算出来的）

tools/audit-provenance.mjs 用一个已启动的实例 + 无头浏览器回答这个问题，28 项检查分三层：

# 1) 启动带插件的实例（§2），2) 启动带调试端口的无头浏览器（§3.9）
node tools/audit-provenance.mjs --url http://127.0.0.1:3099/vllm-ascend-profiler/ `
  --fixture test/fixtures/host-schedule-bound --port 9222

• A 上传链：走真实上传接口（POST /api/jobs 收集 → 分文件上传 → /start）解析真实产物，然后用独立写的 CSV 解析器重新求和 op_statistic.csv / kernel_details.csv，与页面数据逐算子比对（实测偏差 0.0000%）；同时校验文件血缘（每个文件的识别证据）、"大类 = 该大类算子之和"、占比合计 100%、证据指标与 KPI 同源、泳道行与事件全部来自产物；
• B 变异链：改写产物里的一个耗时（例如把 trace_view.json 中 640 条 MatMulV2 事件翻倍）后重新上传，要求数字跟着变 —— 累计耗时 ×2.000、computeUs 增量与产物增量完全相等、候选证据按新数据重算；再单独改 CSV，验证"以 trace 为准 + 暴露 cross-check 偏差"；
• C 渲染链：用 CDP 驱动真实页面切换数据集，读回画出来的东西：构成条占比、treemap 方块面积与标注 %、数据表前三行、流程节点数字、证据面板实测值、行动列表与收益合计、泳道图悬停卡片（名称/次数/均值），逐项与同一份视图模型 JSON 对齐；并确认改动产物后页面数字同步变化、无脚本异常。

最近一次结果：28/28 通过（三个场景数据集在页面上给出三套不同的构成条 / 分布图 / 推理链）。

---

7. 已知边界

• 阶段标签：Ascend 产物默认不含 Prefill/Decode 标签（step_trace_time.csv 的 Stage 除外）。未分开采集时，阶段划分为推断结果，报告中标注置信度；建议按 §3.5 分开采集。
• 大 trace：解析阶段按事件预算等距采样，视图阶段再按行预算投影；两者都会在页面与报告里说明，累计耗时优先取 CANN 统计表以保证占比可信。
• CSV 多表不叠加：同一份设备耗时常常同时出现在 op_statistic.csv（按算子）、kernel_details.csv（按 kernel）与 operator_details.csv（按算子实例）里。插件只取其中一张表作为 CSV 口径（优先统计表），其余表作为证据列出；两张表相差 >20% 时告警，而不是把差异平均掉或相加。
• 绝对时间不混轴：CSV 的 Start Time 是设备绝对时间，trace 的 ts 是相对时间，二者不做同轴绘制；聚合按统一单位合并并给出 cross-check 偏差。
• proto 解析：Ascend proto 无自描述 schema，默认启发式识别（低置信度），可用 protoFieldMap 精确指定字段号。
• 路由暴露：分析页面与其 API 位于 webserver 的公开路径下（与前端静态资源同级）。DSH webserver 默认绑定 127.0.0.1，因此仅本机可访问；若把 --host 暴露到网络，请自行加访问控制。
• 收益估算：由本数据集推导的收益给出推算过程；标注为"经验区间"的项（如量化加速比）不得当作承诺值。
• 不写盘：上传内容仅在内存中解析，解析完成后释放；数据集按空闲 TTL（默认 1 小时）过期。因此 GB 级产物推荐"按路径分析"。

---

8. 文档索引

• docs/metrics-and-fields.md — 指标含义、计算公式、口径边界，以及每个 profiling 产物的字段说明
• docs/analysis-logic.md — 五步推理链、全部门限取值依据、收益推算公式、如何提高结论可信度
• 产物格式调研附录（解析器假设的来源，每条结论带官方文档/源码引用）：
  • docs/research/ascend-profiling-artifact-formats.md — 两类产物（Ascend PyTorch Profiler 与原生 msprof）的目录与文件清单、CSV 表头、trace 结构、陷阱
  • docs/research/hccl-memcpy-profiling-report.md — HCCL 通信与 memcpy 的算子命名、Task Type 取值、字段级参考
  • docs/research/hccl-research-notes.md — 上述结论的原始调研记录（含源码位置）
• test/fixtures/README.md — 测试夹具的来源与第三方素材授权说明

---

9. 许可

MIT，见 LICENSE。运行时不打包任何第三方代码（零依赖，只用 Node 内置模块与浏览器原生 API）；仓库内仅有一份第三方测试夹具（来自 Apache-2.0 的 Ascend/mstt），来源与授权说明见 THIRD-PARTY-NOTICES.md。
